کارتهای ورودی و خروجی B&R

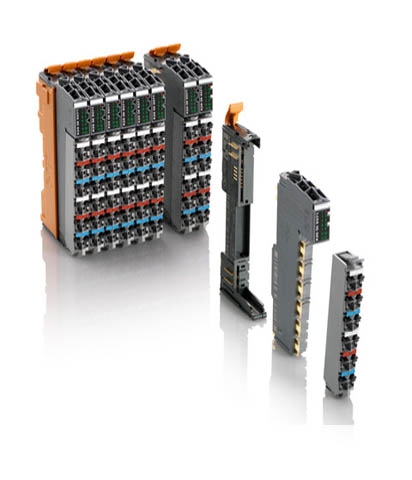

سیستم های ورودی و خروجی B&R برای تمامی نیازها طراحی شده و استفاده از آنها آسان است. دارا بودن محافظت IP20 و IP67 در داخل و خارج تابلو کنترل. همچنین پشتیبانی ازهمه سیستم های استاندارد فیلدباس. انعطاف پذیری کامل در مورد توپولوژی امکان سازگاری بهینه سیستم ورودی و خروجی با دستگاه را فراهم می کند. I / O استاندارد می تواند با I / O حفاظتی بکارگیری شود. هوش غیرمتمرکز در سیستم I / O تعبیه شده است تا مواردی مانند نظارت بر شرایط به راحتی قابل اجرا باشد. داخل تابلو کنترل سیستم بسیار جمع و جور X20 طیف گسترده ای از ماژول های مختلف را ارائه می دهد و به خصوص به دلیل طراحی 3 تکه ای که دارد سیم کشی و نگهداری آن بسیار کارآمد است. بیرون تابلو کنترل سیستم X67 با سیستم X20 سازگار است و در صورت نیاز میتوانند با یکدیگر بکار گرفته شوند. علاوه بر این ، حفاظت IP67 آنها را به ویژه برای شرایط سخت محیطی مناسب میکند.

X20DIF371

دارای 16 ورودی دیجیتال میباشد واتصال بصورت سینک است.X20DIF371کارت ورودی دیجیتال بی اند آر
فیلتر ورودی نرم افزار را می توان برای کل ماژول پیکربندی کرد.
این ماژول دارای 16 ورودی برای اتصالات 1 سیم است. ماژول برای سیم کشی ورودی سینک طراحی شده است.

MANDATORY ACCESSORIES
Bus modules
X20BM11	X20 Bus modules, 24 VDC keyed, internal I/O power supply conected through
X20BM15	X20 Bus modules, with node number switch, 24 VDC keyed, internal I/O power supply conected through
Terminal blocks
X20TB1F	X20 terminal block, 16-pin, 24 VDC Keyed

X20DI9371

میباشد و اتصال بصورت سینک است. دارای 12 ورودی دیجیتالX20DI9371کارت ورودی دیجیتال
فیلتر ورودی نرم افزار را می توان برای کل ماژول پیکربندی کرد.
این ماژول به 12 ورودی برای اتصالات 1 سیم مجهز شده است. ماژول برای سیم کشی ورودی سینک طراحی شده است.

MANDATORY ACCESSORIES
Bus modules
X20BM11	X20 Bus modules, 24 VDC keyed, internal I/O power supply conected through
X20BM15	X20 Bus modules, with node number switch, 24 VDC keyed, internal I/O power supply conected through
Terminal blocks
X20TB12	X20 terminal block, 12-pin, 24 VDC Keyed

X20DI2377

کارت ورودی دیجیتال برند B&R کد X20DI2377 دارای دو ورودی دیجیتال میباشد و اتصال بصورت سینک میباشد و سه سیمه.
دارای 2 ورودی شمارنده با فرکانس 50 کیلوهرتز
اندازه گیری ورودی
24 VDC و GND جهت تغذیه سنسور
فیلتر ورودی نرم افزار را می توان برای کل ماژول پیکربندی کرد
ماژول مجهز به دو ورودی برای اتصالات 3 سیم است. هر دو ورودی را می توان به عنوان شمارنده رویداد پیکربندی کرد. اندازه گیری ورودی تنها در یک کانال امکان پذیر است.
این ماژول برای بلوک های ترمینال 6 پین X20 در صورت نیاز (به عنوان مثال به دلایل لجستیکی)، می توان از بلوک ترمینال 12 پین نیز استفاده کرد.

MANDATORY ACCESSORIES
Bus modules
X20BM11	X20 Bus modules, 24 VDC keyed, internal I/O power supply conected through
X20BM15	X20 Bus modules, with node number switch, 24 VDC keyed, internal I/O power supply conected through
Terminal blocks
X20TB06	X20 terminal block, 6-pin, 24 VDC Keyed
X20TB12	X20 terminal block, 12-pin, 24 VDC Keyed

X20DI6372

کارت ورودی دیجیتال برند B&R کد X20DI6372 دارای 6 ورودی دیجیتال میباشد و اتصال بصورت سورس و دو سیمه میباشد.
فیلتر ورودی نرم افزار را می توان برای کل ماژول پیکربندی کرد.
این ماژول دارای 6 ورودی برای اتصالات 1 یا 2 سیم است. بلوک ترمینال 6 پین X20 نوع اتصال 1 سیم با بلوک ترمینال 6 پین را می توان برای سیم کشی 1 خط استفاده کرد. سیم کشی دو خط را می توان با استفاده از بلوک ترمینال 12 پین اجرا کرد. ورودی های ماژول برای اتصالات منبع طراحی شده اند.

MANDATORY ACCESSORIES
Bus modules
X20BM11	X20 Bus modules, 24 VDC keyed, internal I/O power supply conected through
X20BM15	X20 Bus modules, with node number switch, 24 VDC keyed, internal I/O power supply conected through
Terminal blocks
X20TB06	X20 terminal block, 6-pin, 24 VDC Keyed
X20TB12	X20 terminal block, 12-pin, 24 VDC Keyed

X20DI4371

کارت ورودی دیجیتال برند B&R کد X20DI4371 دارای 4 ورودی دیجیتال میباشد و اتصال بصورت سینک و سه سیمه میباشد.
فیلتر ورودی نرم افزار را می توان برای کل ماژول پیکربندی کرد.
ورودی شمارنده با فرکانس 1 کیلوهرتز4
24 VDC و GND تغذیه سنسور
فیلتر ورودی نرم افزار را می توان برای کل ماژول پیکربندی کرد.
ماژول مجهز به 4 ورودی برای اتصالات 3 سیم است.

MANDATORY ACCESSORIES
Bus modules
X20BM11	X20 Bus modules, 24 VDC keyed, internal I/O power supply conected through
X20BM15	X20 Bus modules, with node number switch, 24 VDC keyed, internal I/O power supply conected through
Terminal blocks
X20TB12	X20 terminal block, 12-pin, 24 VDC Keyed

X20DI6371

کارت ورودی دیجیتال برند B&R کد X20DI6371 دارای 6 ورودی دیجیتال میباشد و اتصال بصورت سینک و 2 سیمه میباشد.
فیلتر ورودی نرم افزار را می توان برای کل ماژول پیکربندی کرد.
24 VDC تغذیه سنسور
ماژول مجهز به 4 ورودی برای اتصالات 3 سیم است.
نوع اتصال 1 سیم با بلوک ترمینال 6 پین
این ماژول دارای 6 ورودی برای اتصالات 1 یا 2 سیم است. بلوک ترمینال 6 پین X20 را می توان برای سیم کشی 1 خط عمومی استفاده کرد. سیم کشی دو خط را می توان با استفاده از بلوک ترمینال 12 پین اجرا کرد. ورودی های ماژول برای اتصالات سینک طراحی شده اند.

MANDATORY ACCESSORIES
Bus modules
X20BM11	X20 Bus modules, 24 VDC keyed, internal I/O power supply conected through
X20BM15	X20 Bus modules, with node number switch, 24 VDC keyed, internal I/O power supply conected through
Terminal blocks
X20TB06	X20 terminal block, 6-pin, 24 VDC Keyed
X20TB12	X20 terminal block, 12-pin, 24 VDC Keyed

X20DO9322

کارت خروجی دیجیتال برند B&R کد X20DO9322 دارای 12 خروجی دیجیتال میباشد و اتصال بصورت سورس و تک سیمه میباشد و دارای حفاظت خروجی یکپارچه میباشد.

MANDATORY ACCESSORIES
Bus modules
X20BM11	X20 Bus modules, 24 VDC keyed, internal I/O power supply conected through
X20BM15	X20 Bus modules, with node number switch, 24 VDC keyed, internal I/O power supply conected through
Terminal blocks
X20TB12	X20 terminal block, 12-pin, 24 VDC Keyed

X20DO6322

کارت خروجی دیجیتال برند B&R کد X20DO6322 دارای 6 خروجی دیجیتال میباشد و اتصال بصورت سورس و تک سیمه با بلوک ترمینال 6 پین میباشد و دارای حفاظت خروجی یکپارچه میباشد.GND برای تغذیه سیگنال این ماژول مجهز به 6 خروجی با اتصالات 1 یا 2 سیم میباشد.

MANDATORY ACCESSORIES
Bus modules
X20BM11	X20 Bus modules, 24 VDC keyed, internal I/O power supply conected through
X20BM15	X20 Bus modules, with node number switch, 24 VDC keyed, internal I/O power supply conected through
Terminal blocks
X20TB06	X20 terminal block, 6-pin, 24 VDC Keyed
X20TB12	X20 terminal block, 12-pin, 24 VDC Keyed

X20DO9321

کارت خروجی دیجیتال برند B&R کد X20DO9321 دارای 12 خروجی دیجیتال میباشد و اتصال بصورت سینک و تک سیمه و دارای حفاظت خروجی یکپارچه میباشد
این ماژول به 12 خروجی برای اتصالات تک سیم مجهز شده است. خروجی ها برای مدار سینک طراحی شده اند.

MANDATORY ACCESSORIES
Bus modules
X20BM11	X20 Bus modules, 24 VDC keyed, internal I/O power supply conected through
X20BM15	X20 Bus modules, with node number switch, 24 VDC keyed, internal I/O power supply conected through
Terminal blocks
X20TB12	X20 terminal block, 12-pin, 24 VDC Keyed

X20DOF322

کارت خروجی دیجیتال برند B&R کد X20DOF322 دارای 16 خروجی دیجیتال میباشد و اتصال بصورت سورس و تک سیمه و دارای حفاظت خروجی یکپارچه میباشد
این ماژول به 16 خروجی برای اتصالات تک سیم مجهز شده است. خروجی ها برای مدار سورس طراحی شده اند.

MANDATORY ACCESSORIES
Bus modules
X20BM11	X20 Bus modules, 24 VDC keyed, internal I/O power supply conected through
X20BM15	X20 Bus modules, with node number switch, 24 VDC keyed, internal I/O power supply conected through
Terminal blocks
X20TB1F	X20 terminal block, 16-pin, 24 VDC Keyed

X20DO4322

کارت خروجی دیجیتال برند B&R کد X20DO4322 دارای 4 خروجی دیجیتال میباشد و اتصال بصورت سورس و سه سیمه و دارای حفاظت خروجی یکپارچه میباشد
این ماژول به 4 خروجی برای اتصالات سه سیم مجهز شده است. خروجی ها برای مدار سورس طراحی شده اند.
24 VDC و GND تغذیه محرک

MANDATORY ACCESSORIES
Bus modules
X20BM11	X20 Bus modules, 24 VDC keyed, internal I/O power supply conected through
X20BM15	X20 Bus modules, with node number switch, 24 VDC keyed, internal I/O power supply conected through
Terminal blocks
X20TB12	X20 terminal block, 12-pin, 24 VDC Keyed

X20DO8332

کارت خروجی دیجیتال برند B&R کد X20DO8322 دارای 8 خروجی 2 آمپر دیجیتال میباشد و اتصال بصورت سورس و تک سیمه و دارای حفاظت خروجی یکپارچه میباشد
این ماژول به 8 خروجی برای اتصالات تک سیم مجهز شده است. خروجی ها برای مدار سورس طراحی شده اند.
24 VDC و GND تغذیه محرک

MANDATORY ACCESSORIES
Bus modules
X20BM11	X20 Bus modules, 24 VDC keyed, internal I/O power supply conected through
X20BM15	X20 Bus modules, with node number switch, 24 VDC keyed, internal I/O power supply conected through
Terminal blocks
X20TB12	X20 terminal block, 12-pin, 24 VDC Keyed

X20DO8332

کارت خروجی دیجیتال برند B&R کد X20DO4529 دارای 4 خروجی دیجیتال میباشد و اتصال بصورت سورس و تک سیمه و دارای حفاظت خروجی یکپارچه میباشد.
این ماژول مجهز به 4 خروجی رله با کنتاکت های تغییر جهت میباشد. 115 VAC خروجی ها تک کانال ایزوله هستند
این ماژول به 4 خروجی برای اتصالات تک سیم مجهز شده است. خروجی ها برای مدار سورس طراحی شده اند.
ماژول رله برای VAC 115

MANDATORY ACCESSORIES
Bus modules
X20DO4529	X20 Bus modules, 24 VDC keyed, internal I/O power supply conected through
X20BM15	X20 Bus modules, with node number switch, 24 VDC keyed, internal I/O power supply conected through
Terminal blocks
X20TB12	X20 terminal block, 12-pin, 24 VDC Keyed

X20DO6529

کارت خروجی دیجیتال برند B&R کد X20DO6529 دارای 6 خروجی دیجیتال میباشد.
این ماژول به 6 خروجی برای اتصالات تک سیم مجهز شده است. خروجی ها برای مدار سورس طراحی شده اند.
ماژول رله برای VAC 115
6 کنتاکت normally open

MANDATORY ACCESSORIES
Bus modules
X20DO4529	X20 Bus modules, 24 VDC keyed, internal I/O power supply conected through
X20BM15	X20 Bus modules, with node number switch, 24 VDC keyed, internal I/O power supply conected through
Terminal blocks
X20TB12	X20 terminal block, 12-pin, 24 VDC Keyed

کیفیت و کارایی بالای I/O B&R

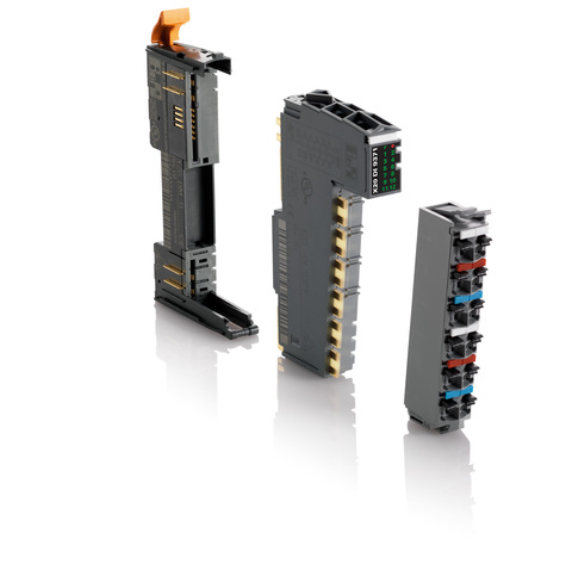

فراتر از I / O با جزئیات کاملاً تفکر شده و طراحی ارگونومیک پیچیده ، چیزی فراتر از یک سیستم ورودی و خروجی از راه دور و یک راه حل کنترلی کامل است. خانواده X20 System بسته به خواسته کاربر و نیازهای برنامه فردی ، ترکیب دقیق اجزای لازم را امکان پذیر می کند. سیستم X20 ایده آل برای یک فیلد باس استاندارد است و امکانات سیستم های کنترل استاندارد را گسترش می دهد. به سادگی آن را متصل کنید ، آن را پیکربندی کنید و کار تمام است. با با بکارگیری سایر مولفه ها ، X20 System به پتانسیل کامل خود رسیده و امکان اجرای برنامه ها را با عملکرد و انعطاف پذیری غیر تصوری فراهم می کند. ادغام یکپارچه یک مزیت عمده است. سه عنصر اساسی منجر به یک ماژول می شوند: بلوک ترمینال - ماژول الکترونیکی - ماژول گذرگاه. این مدولاریته منجر به سیستمی می شود که مزایای هر دو سیستم برش و ورودی / خروجی را ترکیب می کند: آماده سازی بدون ماژول لوازم الکترونیکی با قابلیت اتصال داغ اسلات اتوبوس اضافی برای گزینه های اضافه شده سیستم X20 تراکم م componentلفه 50٪ بیشتر ، فناوری اتصال کامل و دانه بندی مطلوب را ارائه می دهد. ارزش افزوده 16 کانال با عرض 12.5 میلی متر اجازه می دهد تا تراکم م componentلفه ای که قبلاً با ارگونومی پایانه بهینه به دست نیامده باشد. در نتیجه ، سیستم X20 50٪ بیشتر از سیستم های برش معمولی کانال ارائه می دهد. و این بدون از بین بردن اتصالات ترمینال است. استمرار اجرای مداوم اتصالات 1 سیم ، 2 سیم یا 3 سیم - نیازی به ترمینال جهنده اضافی نیست. دانه دانه بودن ماژول های یک کانال و دو کانال: حداکثر انعطاف پذیری بنابراین فقط باید هزینه آنچه را که واقعاً نیاز دارید پرداخت کنید.

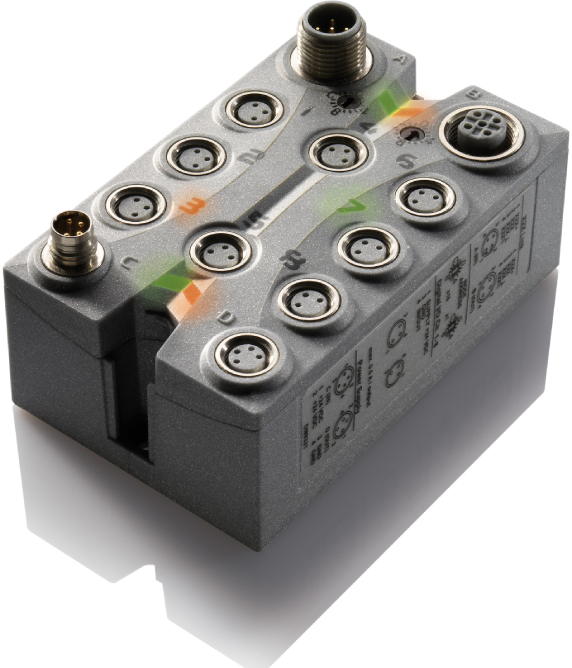

ورودی و خروجی از راه دور با حفاظت IP67

نصب کنید ، متصل شوید و اکنون شروع کنید. این بعد جدید برای ورودی و خروجی از راه دور است که مستقیماً روی دستگاه نصب شده است. طراحی به اندازه کارت اعتباری امکان نصب در کوچکترین فضاها را دارد. در تابلو کنترل هیچ فضایی مورد نیاز نیست. حفاظت IP67 باعث میشود در سخت ترین شرایط محیطی مقاومت بالایی داشته باشد. یک راه حل سریع ومتمرکز استفاده از اتصالات با سیستم open fieldbus میباشد. سیستم های ورودی و خروجی سنتی با سیم کشی گسترده برای سنسورها و محرک ها در تابلو کنترل واقع شده اند. علاوه بر این ، طراحی ماشین های مدولار اغلب به اتصالات میانی با اتصالات چند پین نیاز دارد. ماژول های ورودی و خروجی از راه دور تنها در صورت حذف کامل جعبه های توزیع اضافی ، می توانند به پتانسیل کامل خود برسند. به همین دلیل است که راه حل بهینه باید شامل ماژول های ورودی و خروجی با محافظت قوی IP67 باشد که میتواند مستقیماً در محیط های سخت صنعتی قرار گیرد.

Components and Modules
Bus modules
Material Number	Description
X20BM01	X20 power supply bus module, 24 VDC keyed, internal I/O power supply interrupted to the left
X20BM01X	X20 X2X+ power supply bus module, 24 VDC keyed, internal I/O power supply interrupted to the left
X20BM05	X20 power supply bus module, with node number switch, 24 VDC keyed, internal I/O power supply interrupted to the left
X20BM11	X20 bus module, 24 VDC keyed, internal I/O power supply connected through
X20BM11X	X20 X2X+ bus module, 24 VDC keyed, internal I/O power supply connected through
X20BM12	X20 bus module, 240 VAC keyed, internal I/O power supply connected through
X20BM15	X20 bus module, with node number switch, 24 VDC keyed, internal I/O power supply connected through
X20BM21	X20 power supply bus module, for double-width modules, 24 VDC keyed, internal I/O power supply interrupted to the left
X20BM31	X20 bus module, for double-width modules, 24 VDC keyed, internal I/O power supply connected through
X20BM32	X20 bus module, for double-width modules, 240 VAC keyed, internal I/O power supply connected through
X20BC0043-10	X20 bus controller, 1 CANopen interface, order 1x terminal block TB2105 separately! Order bus base, power supply module and terminal block separately!
X20BC0063	X20 bus controller, 1 PROFIBUS DP interface, 9-pin DSUB connector, order bus base, power supply module and terminal block separately!
X20BC0073	X20 bus controller, 1 CAN I/O interface, order 1x terminal block TB2105 separately! Order bus base, power supply module and terminal block separately!
X20BC0083	X20 bus controller, 1 POWERLINK interface, integrated 2-port hub, 2x RJ45, order bus base, power supply module and terminal block separately!
X20BC0087	X20 bus controller, 1 Modbus TCP or Modbus UDP interface, integrated 2-port switch, 2x RJ45, order bus base, power supply module and terminal block separately!
X20BC0088	X20 bus controller, 1 EtherNet/IP interface, integrated switch, web interface, 2x RJ45, order bus base, power supply module and terminal block separately!
X20BC008T	X20 bus controller, 1 OPC UA FX Ethernet interface, integrated 2-port switch, 2x RJ45, order bus base, power supply module and terminal block separately!
X20BC008U	X20 bus controller, 1 OPC UA Ethernet interface, integrated 2-port switch, 2x RJ45, order bus base, power supply module and terminal block separately!
X20BC00E3	X20 bus controller, 1 PROFINET IO interface, integrated 2-port switch, 2x RJ45, order bus base, power supply module and terminal block separately!
X20BC00G3	X20 bus controller, 1 EtherCAT interface, 2x RJ45, order bus base, power supply module and terminal block separately!
X20BC0143-10	X20 bus controller, 1 CANopen interface, 9-pin DSUB, Order 1x connector 7AC911.9 separately! Order bus base, power supply module and terminal block separately!
X20PS2100	X20 power supply module, for internal I/O power supply
X20PS2110	X20 power supply module, for internal I/O power supply, integrated fine-wire fuse
X20PS3300	X20 power supply module, for X2X Link and internal I/O power supply
X20PS3310	X20 power supply module, for X2X Link and internal I/O power supply, integrated fine-wire fuse

شرکت هوشمند گستر همراه (هوگر) نمایندگی B&R (اتریش) در ایران میباشد.
