MELSEC iQ-R Series

به عنوان هسته اصلی اتوماسیون نسل بعدی
تحقق یک کنترل کننده اتوماسیون با ارزش افزوده در حالی که هزینه کل را کاهش می دهد
برای موفقیت در بازارهای بسیار رقابتی، ساخت سیستم‌های اتوماسیونی که بهره‌وری بالا و کیفیت محصول ثابت را تضمین می‌کنند، مهم است.
سری MELSEC iQ-R از ابتدا بر اساس مشکلات رایجی که مشتریان با آن مواجه هستند و منطقی کردن آنها در هفت حوزه کلیدی توسعه یافته است: بهره وری، مهندسی، تعمیر و نگهداری، کیفیت، اتصال، امنیت و سازگاری.
میتسوبیشی الکتریک برای حل این مشکلات رویکردی سه نقطه ای اتخاذ می کند: کاهش TCO*1، افزایش قابلیت اطمینان و قابلیت استفاده مجدد از دارایی های موجود.
سری MELSEC iQ-R به عنوان پلی برای نسل بعدی اتوماسیون، نیروی محرکه ای در پشت پیشرفت انقلابی در آینده تولید است.



ذخیره کننده سیستم

راه حل میتسوبیشی الکتریک برای بهبود بهره وری از طریق مدیریت آسان تر داده ها
اطمینان از تولید مداوم یک عامل کلیدی در تولید از دستگاه، به تجهیزات و در خطوط متعدد است. با ثبت و نمونه برداری از داده های تولید و عملکرد ماشین و استفاده از این داده ها در مراحل مختلف تعمیر و نگهداری، می توان به روش های مختلف به این امر دست یافت. از تعمیر و نگهداری پیش بینی برای تشخیص علائم خطا، تعمیرات دوره ای پیشگیرانه و تعمیر و نگهداری اصلاحی برای عیب یابی سریع در زمان خرابی. هدف میتسوبیشی الکتریک داشتن راه حل تعمیر و نگهداری پیشرفته، توانمندسازی مشتری برای کاهش زمان خرابی و اطمینان از کارایی بهینه کارخانه های تولیدی و در نتیجه کاهش هزینه های عملیاتی و نگهداری است.

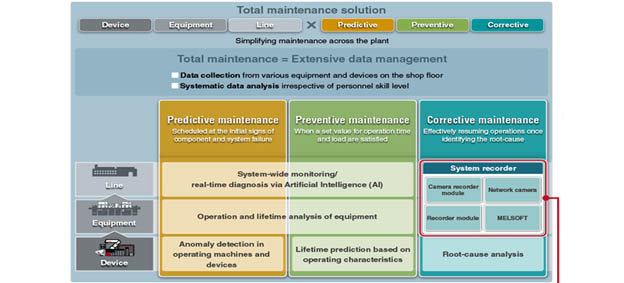

image diagram

ذخیره کننده سیستم یک راه حل تعمیر و نگهداری اصلاحی است که از طریق ذخیره گسترده داده ها در سراسر سیستم و ویژگی های نرم افزار تجزیه و تحلیل ساده شده، از سرگیری موثر عملیات و کاهش زمان خرابی را تضمین می کند.

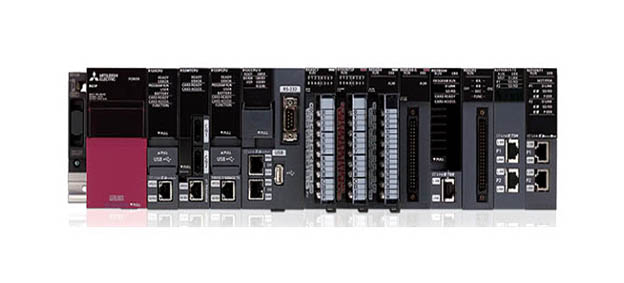

Lineup

image Lineup

Power supply
• R61P
• R62P
• R64P
• R63P
• R63RP
• R64RP

Base
[Main base]
• R33B
• R35B
• R38B
• R312B
• R310RB

[Extended temperature range main base]
• R310B-HT
• R38RB-HT

[Extension base]
• R65B
• R68B
• R612B
• R610RB
• R68WRB

[Extended temperature range extension base]
• R610B-HT
• R68RB-HT
• R66WRB-HT

[RQ extension base (MELSEC-Q Series)]
• RQ65B
• RQ68B
• RQ612B

[Extension cable]
• RC06B
• RC12B
• RC30B
• RC50B
• RC100B

CPU
[Programmable controller CPU]
• R00CPU
• R01CPU
• R02CPU
• R04CPU
• R08CPU
• R16CPU
• R32CPU
• R120CPU

[Programmable Controller CPU (with CC-Link IE)]
• R04ENCPU
• R08ENCPU
• R16ENCPU
• R32ENCPU
• R120ENCPU
R□ENCPU is equipped with CC-Link IE Control/CC-Link IE Field network ports.

[Motion CPU]
• R16MTCPU
• R32MTCPU
• R64MTCPU

[Safety CPU]
• R08SFCPU-SET
• R16SFCPU-SET
• R32SFCPU-SET
• R120SFCPU-SET

[Process CPU]
• R08PCPU
• R16PCPU
• R32PCPU
• R120PCPU

[SIL2 process CPU]
• R08PSFCPU-SET
• R16PSFCPU-SET
• R32PSFCPU-SET
• R120PSFCPU-SET

[Redundant function module]
• R6RFM

[C Controller]
• R12CCPU-V

[MELSECWinCPU]
• R102WCPU-W

I/O
[AC input]
• RX28
• RX10-TS
• RX10

[DC input]
• RX40C7-TS
• RX40C7
• RX41C4-TS
• RX41C4
• RX42C4
• RX70C4
• RX71C4
• RX72C4

[DC high-speed input]
• RX40PC6H
• RX40NC6H
• RX41C6HS
• RX61C6HS

[DC (with diagnostic functions) input]
• RX40NC6B

[Relay output]
• RY18R2A
• RY10R2-TS
• RY10R2

[Triac output]
• RY20S6

[Transistor (sink) output]
• RY40NT5P-TS
• RY40NT5P
• RY41NT2P-TS
• RY41NT2P
• RY42NT2P

[High-speed transistor (sink) output]
• RY41NT2H

[Transistor (source) output]
• RY40PT5P-TS
• RY40PT5P
• RY41PT1P-TS
• RY41PT1P
• RY42PT1P

[High-speed transistor (source) output]
• RY41PT2H

[Transistor (with diagnostic functions) output]
• RY40PT5B

[I/O combined module
DC input, transistor (sink) output]
• RH42C4NT2P

Analog
[Analog input]
• R60AD4
• R60ADV8
• R60ADI8
• R60ADI8-HA
• R60AD6-DG

[High-speed analog input]
• R60ADH4
[Analog input (channel isolated)]
• R60AD8-G
• R60AD16-G

[Temperature input (channel isolated)]
• R60TD8-G
• R60RD8-G

[Temperature control]
• R60TCTRT2TT2-TS
• R60TCTRT2TT2
• R60TCRT4-TS
• R60TCRT4
• R60TCTRT2TT2BW
• R60TCRT4BW

[Analog output]
• R60DA4
• R60DAV8
• R60DAI8

[High-speed analog output]
• R60DAH4

[Analog output (channel isolated)]
• R60DA8-G
• R60DA16-G

[SIL2 analog control output]
• RY40PT5B-AS

Motion, Positioning,
High-speed counter,
Channel isolated pulse input
[Motion]
(Compatible with CC-Link IE TSN)
• RD78G4
• RD78G8
• RD78G16
• RD78G32
• RD78G64
• RD78GHV
• RD78GHW

[Simple motion (Compatible with CC-Link IE Field network)]
• RD77GF4
• RD77GF8
• RD77GF16
• RD77GF32

[Simple motion (Compatible with SSCNET Ⅲ/H)]
• RD77MS2
• RD77MS4
• RD77MS8
• RD77MS16
[Positioning
Transistor output]
• RD75P2
• RD75P4

[Positioning Differential driver output]
• RD75D2
• RD75D4

[High-speed counter
DC input/Transistor (sink) output]
• RD62P2

[High-speed counter
DC input/Transistor (source) output]
• RD62P2E

[High-speed counter
Differential input/Transistor (sink) output]
• RD62D2

[Channel isolated pulse input]
• RD60P8-G

Network
[CC-Link IE TSN]
• RJ71GN11-T2

[Ethernet]
• RJ71EN71

[CC-Link IE Control network]
• RJ71GP21S-SX*1
• RJ71GP21-SX
*1 : RJ71GP21S-SX includes an external power supply input

[CC-Link IE Field network]
• RJ71GF11-T2
• RJ72GF15-T2

[CC-Link]
• RJ61BT11

[AnyWireASLINK]
• RJ51AW12AL

[BACnet®]
• RJ71BAC96

[CANopen®]
• RJ71CN91

[PROFINET®]
• RJ71PN92
• RJ71PN93

[EtherNet/IP™]
• RJ71EIP91

[PROFIBUS®-DP]
• RJ71PB91V

[DeviceNet®]
• RJ71DN91

[MELSECNET/H network]
• RJ71LP21-25

[GP-IB interface]
• RJ71GB91

[Serial communication]
• RJ71C24
• RJ71C24-R2
• RJ71C24-R4

Advanced information modules
[MES Interface]
• RD81MES96N

[OPC UA server]
• RD81OPC96

[Camera recorder module]
• RD81RC96-CA

[Recorder module]
• RD81RC96

[High-speed data logger]
• RD81DL96

[High-speed data communication module]
• RD81DC96

[C intelligent function module]
• RD55UP06-V
• RD55UP12-V
Technology

[Flexible high-speed I/O]
• RD40PD01

[Energy measuring module]
• RE81WH

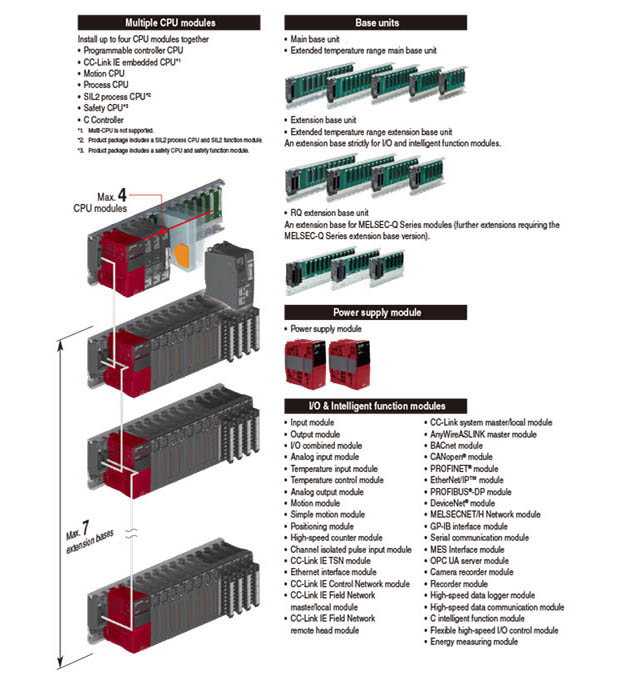

معماری سیستم انعطاف پذیر و قابل تعویض


سری MELSEC iQ-R یک سیستم کنترل ماژولار است که به ماژول های مختلفی مانند CPU، منبع تغذیه، ورودی/خروجی دیجیتال، ورودی/خروجی آنالوگ و واحد پایه و ماژول های عملکرد هوشمند مجهز است که هر کدام مسئولیت خاص خود را در سیستم دارند. هسته سیستم یک واحد پایه است که همه ماژول ها را به هم متصل می کند و ارتباطات با سرعت بالا را بین هر ماژول امکان پذیر می کند. از سیستم های کوچک تا بزرگ، مقیاس پذیری ساده است. حداکثر هفت پایه داخلی را می توان متصل کرد و حداکثر 64 ماژول را در هر زمان نصب کرد. یک پایه توسعه RQ نیز موجود است که از سازگاری با ماژول های سری MELSEC-Q موجود اطمینان می دهد.

image majol

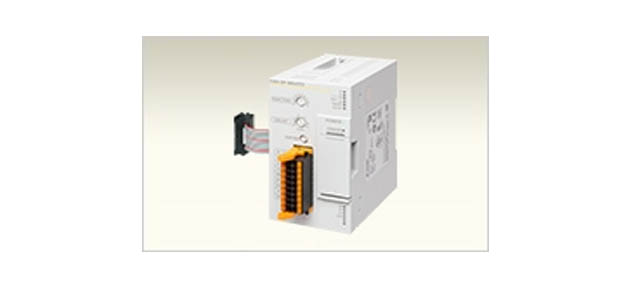

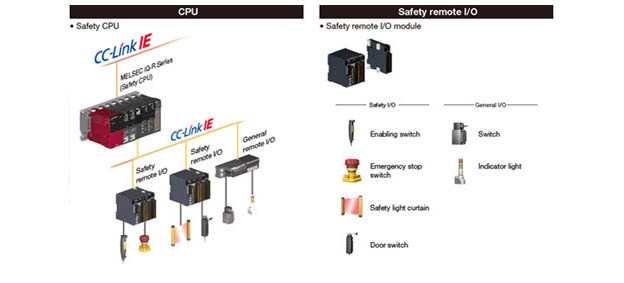

کنترل ایمنی یکپارچه


سیستم کنترل ایمنی سری MELSEC iQ-R متشکل از یک CPU ایمنی است که با استانداردهای ایمنی بین المللی ISO 13849-1 PL e و IEC 61508 SIL 3 مطابقت دارد و می تواند هم ایمنی و هم منطق عمومی را در یک CPU اجرا کند. ماژول CPU را می توان بر روی یک واحد پایه استاندارد نصب کرد و هنگامی که با ماژول عملکرد ایمنی جفت می شود، کنترل ورودی/خروجی ایمنی را امکان پذیر می کند و ادغام آسان در یک سیستم کنترل موجود یا جدید را تحقق می بخشد. I/O ایمنی مانند سوئیچ توقف اضطراری یا پرده چراغ ایمنی از طریق شبکه CC-Link IE Field کنترل می شود که به ماژول ورودی/خروجی از راه دور ایمنی متصل است.

image cpu

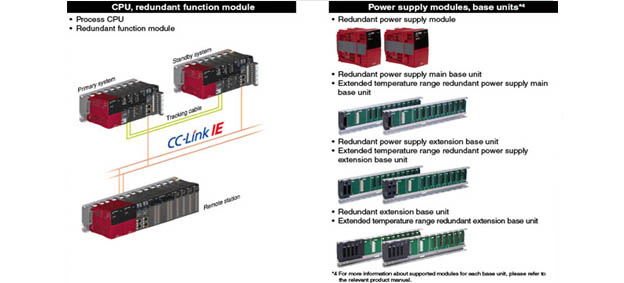

کنترل زائد بسیار مقیاس پذیر


سیستم کنترل زائد سری MELSEC iQ-R مبتنی بر یک معماری سیستم دوگانه است که در آن همه ماژول‌های یک سیستم اصلی (کنترلی) روی یک سیستم ثانویه (استاندبای) با یک کابل ردیابی که سیستم‌ها را به هم متصل می‌کند، کپی می‌شوند. هر دو سیستم مجهز به یک ماژول CPU فرآیند و ماژول عملکرد اضافی هستند که اولی قادر به اجرای منطق استاندارد و کنترل فرآیند است. این سیستم از پیکربندی ورودی/خروجی محلی با واحد پایه redundant اضافی و پیکربندی ورودی/خروجی راه دور با شبکه میدانی CC-Link IE پشتیبانی می‌کند، هر دو را می‌توان با یک واحد پایه اختصاصی (دمای استاندارد/گسترده) که از ماژول‌های منبع تغذیه اضافی پشتیبانی می‌کند، پیکربندی کرد.

image module

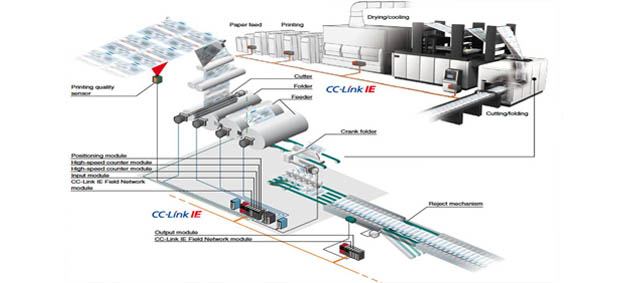

همگام سازی بسیار دقیق

راه حل میتسوبیشی الکتریک برای بهبود بهره وری از طریق مدیریت آسان تر داده ها
سیستم سری MELSEC iQ-R همگام سازی بسیار دقیقی را بین ماژول های روی سیستم کنترل فراهم می کند که از طریق همگام سازی بین ماژول ها محقق می شود. بعلاوه، استفاده از شبکه فیلد CC-Link IE همگام سازی در سطح شبکه را محقق می کند، و همگام سازی در سطح گره را فراهم می کند که جریان قطعی داده را بدون تأثیر از تأخیرهای انتقال داده تضمین می کند. این برای کاربردهایی مانند "برش و تا کردن" در داخل یک چاپگر افست، که نیاز به همگام سازی بین سنسور کیفیت چاپ، برش چرخشی با سرعت بالا، غلتک تاشو و نوار نقاله دارد، ایده آل است.

image hamgamsazi

کنترل فرآیند با قابلیت دسترسی بالا در یک راه حل اتوماسیون مقیاس پذیر


ماژول‌های پردازنده پردازشی سری MELSEC iQ-R برای پوشش برنامه‌های کنترل فرآیند گسترده، از مقیاس کوچک تا بزرگ، طراحی شده‌اند. همه مدل ها عملکردی با سرعت بالا همراه با توانایی مدیریت حلقه های PID بزرگ با استفاده از الگوریتم های کنترل PID تعبیه شده ارائه می دهند. ادغام کنترل عمومی و فرآیند در یک ماژول. هنگامی که با یک ماژول عملکرد اضافی جفت می شود، یک سیستم کنترل اضافی ایده آل برای برنامه هایی که به کنترل بسیار قابل اعتماد نیاز دارند، می تواند به راحتی با هزینه کم تحقق یابد.
CPU فرآیند/عملکرد اضافی
CPU پردازش SIL2

کنترل ایمنی یکپارچه که راه حل کلی سیستم را ارائه می دهد


ماژول CPU ایمنی کنترل برنامه های عمومی و ایمنی را در یک ماژول امکان پذیر می کند و به راحتی با استفاده از ویژگی های گرافیکی GX Works3 برنامه ریزی می شود. مطابق با استانداردهای ایمنی شناخته شده بین المللی، CPU ایمنی دستگاه های ایمنی مانند پرده های چراغ ایمنی، سوئیچ های اضطراری و سوئیچ های درب را قادر می سازد از طریق شبکه CC-Link IE Field بدون نیاز به خط شبکه اختصاصی جداگانه متصل شوند. CPU ایمنی به راحتی با استفاده از GX Works3 برنامه ریزی می شود و از ویژگی های گرافیکی آن استفاده می کند.

CPU

سری MELSEC iQ-R شامل طیف گسترده‌ای از کنترل‌کننده‌های اتوماسیون قابل برنامه‌ریزی است که می‌توانند نیازهای متنوع کنترل اتوماسیون را برآورده کنند، که در گذرگاه سیستم پرسرعت جدید MELSEC iQ-R برای اطمینان از عملکرد بالا و قدرت پردازش هوشمند دوباره طراحی شده‌اند. این مجموعه شامل یک کنترلر همه منظوره با کارایی بالا (با یک مدل شبکه تعبیه شده CC-Link IE در دسترس است) با ظرفیت حافظه متغیر و یک کنترل کننده Motion با دقت بالا با محورهای قابل کنترل متغیر است. علاوه بر این، CPUهای برنامه کاربردی خاص در دسترس هستند. CPU ایمنی (پشتیبانی از استانداردهای ایمنی عملکردی)، CPU پردازش (پشتیبانی از کنترل PID با سرعت بالا و تعویض داغ ماژول‌های ورودی/خروجی و هنگامی که با یک ماژول عملکرد اضافی جفت می‌شود، یک سیستم کنترل در دسترس بالا را متوجه می‌شود) و CPU کنترلر، که برنامه نویسی زبان C را برای تبدیل از رایانه شخصی یا سیستم های مبتنی بر میکروکنترلر فراهم می کند.
بسیار مقیاس پذیر با ظرفیت های برنامه از 10K تا 1200K مرحله
بهبود معماری کنترلر چند CPU
CPU پورت های شبکه گیگابیتی جاسازی شده
DB داخلی برای کنترل دستور پخت دسته ای ساده
امنیت تعبیه شده در کاست سخت افزاری SRAM
امکان کنترل حرکت مختلف (موقعیت، سرعت، گشتاور، همگام سازی پیشرفته و غیره)

استاندارد بین المللی (ISO 13849-1 PL e, IEC 61508 SIL 3) CPU ایمنی
کنترل PID با سرعت بالا، جایگزینی ماژول در حالت آنلاین (تغییر داغ)، از CPU پردازش اضافی سیستم بسیار قابل اعتماد پشتیبانی می کند
برنامه نویسی C/C++ ایده آل برای سیستم های مبتنی بر کامپیوتر/میکرو کنترلر

عملکرد بهبود یافته است

عملکرد کنترلر بهبود یافته است و در نتیجه قدرت پردازش و توانایی مدیریت حجم بیشتری از داده ها افزایش یافته است. معماری چند CPU بیشتر بهبود یافته است و امکان تبادل سریعتر داده در سراسر صفحه پشتی را فراهم می کند. سرعت پردازش دستورالعمل اصلی نیز ده برابر بهبود یافته است و به کاهش زمان چرخه تولید کمک می کند. سیستم های کنترل فرآیند با سرعت بالا و بزرگ را می توان تحقق بخشید که تا 500 حلقه را پشتیبانی می کند.
کنترل کاملا متعادل
با استفاده از ویژگی چند پردازنده سری MELSEC iQ-R می توان تعادل نیازهای مختلف کنترلی مختلف را به طور موثر انجام داد. تا 192 محور سروو را می توان با ترکیب سه CPU Motion جداگانه روی واحد پایه، با یک اسلات CPU یدکی که برای کنترل جنبه های کلی سیستم مورد نیاز است، کنترل کرد.
*1: بر اساس یک مثال کاربردی معمولی، تست معیار سیستم، زمان اسکن CPU را با در نظر گرفتن زمان به‌روزرسانی شبکه و زمان پردازش با استفاده از دستگاه‌های خارجی اندازه‌گیری می‌کند (در مقایسه با مدل جهانی QCPU، QnUDEHCPU).
*2: تعداد متوسط دستورالعمل‌ها، مانند دستورالعمل‌های اولیه و پردازش داده‌ها، که در 1 میکرو ثانیه اجرا می‌شوند (هر چه مقدار بزرگ‌تر باشد، سرعت پردازش بیشتر می‌شود).

CPU

سری MELSEC iQ-R شامل طیف گسترده‌ای از کنترل‌کننده‌های اتوماسیون قابل برنامه‌ریزی است که می‌توانند نیازهای متنوع کنترل اتوماسیون را برآورده کنند، که در گذرگاه سیستم پرسرعت جدید MELSEC iQ-R برای اطمینان از عملکرد بالا و قدرت پردازش هوشمند دوباره طراحی شده‌اند. این مجموعه شامل یک کنترلر همه منظوره با کارایی بالا (با یک مدل شبکه تعبیه شده CC-Link IE در دسترس است) با ظرفیت حافظه متغیر و یک کنترل کننده Motion با دقت بالا با محورهای قابل کنترل متغیر است. علاوه بر این، CPUهای برنامه کاربردی خاص در دسترس هستند. CPU ایمنی (پشتیبانی از استانداردهای ایمنی عملکردی)، CPU پردازش (پشتیبانی از کنترل PID با سرعت بالا و تعویض داغ ماژول‌های ورودی/خروجی و هنگامی که با یک ماژول عملکرد اضافی جفت می‌شود، یک سیستم کنترل در دسترس بالا را متوجه می‌شود) و CPU کنترلر، که برنامه نویسی زبان C را برای تبدیل از رایانه شخصی یا سیستم های مبتنی بر میکروکنترلر فراهم می کند.
بسیار مقیاس پذیر با ظرفیت های برنامه از 10K تا 1200K مرحله
بهبود معماری کنترلر چند CPU
CPU پورت های شبکه گیگابیتی جاسازی شده
DB داخلی برای کنترل دستور پخت دسته ای ساده
امنیت تعبیه شده در کاست سخت افزاری SRAM
امکان کنترل حرکت مختلف (موقعیت، سرعت، گشتاور، همگام سازی پیشرفته و غیره)

استاندارد بین المللی (ISO 13849-1 PL e, IEC 61508 SIL 3) CPU ایمنی
کنترل PID با سرعت بالا، جایگزینی ماژول در حالت آنلاین (تغییر داغ)، از CPU پردازش اضافی سیستم بسیار قابل اعتماد پشتیبانی می کند
برنامه نویسی C/C++ ایده آل برای سیستم های مبتنی بر کامپیوتر/میکرو کنترلر

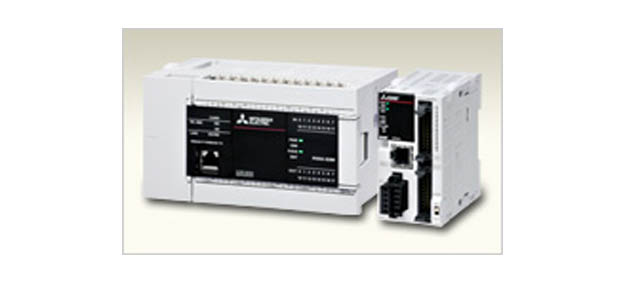

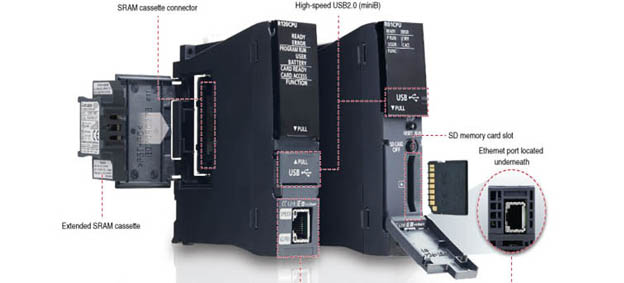

ماژول های CPU کنترل کننده قابل برنامه ریزی

هسته مرکزی سری MELSEC iQ-R یک CPU کنترل کننده قابل برنامه ریزی است. این CPU قلب سیستم کنترل است و شامل ویژگی های مختلف برای برنامه های مختلف است. رایج ترین CPU، CPU کنترل کننده قابل برنامه ریزی است که ویژگی های مختلفی در آن تعبیه شده است و آن را قادر می سازد تا طیف وسیعی از وظایف کنترلی را انجام دهد. CPU های مختلف با پنج نوع موجود، بر اساس نیازهای ظرفیت برنامه (10 تا 1200 هزار مرحله) بسیار مقیاس پذیر هستند. علاوه بر این، یک CPU تعبیه‌شده CC-Link IE در دسترس است، به‌عنوان یک ماژول شبکه جداگانه نیازی به کاهش بیشتر هزینه‌های سخت‌افزاری نیست.

image majol cpu

ویژگی های سخت افزاری داخلی

پردازنده‌های کنترل‌کننده قابل برنامه‌ریزی به یک پورت USB داخلی (نسخه 2.0 Mini-B با سرعت بالا) و یک درگاه اترنت (تا 100 مگابیت در ثانیه) به عنوان استاندارد مجهز هستند که امکان اتصال به یک شبکه LAN عمومی*1 یا نرم‌افزار MELSOFT را فراهم می‌کند.
دو گزینه حافظه نیز گنجانده شده است، یک کاست SRAM خارجی که امکان افزایش و دو برابر شدن حافظه دستگاه/برچسب را به عنوان کلید امنیتی سخت افزاری فراهم می کند، و یک کارت حافظه SD که می تواند برای ثبت داده ها، عیب یابی مقادیر دستگاه یا به عنوان حافظه استفاده شود. پایگاه داده برای ذخیره سازی دستور العمل
*1: اتصال عمومی LAN که فقط توسط پورت اترنت پشتیبانی می شود.

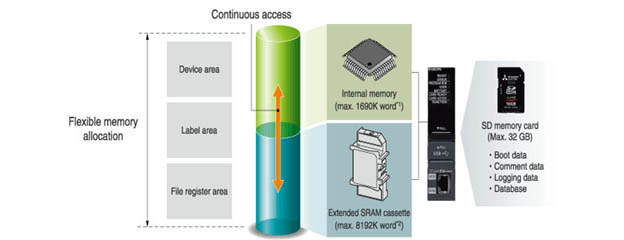

ذخیره سازی داده های انعطاف پذیر و با ظرفیت بالا

CPU کنترل کننده قابل برنامه ریزی سری MELSEC iQ-R به گونه ای طراحی شده است که به یک کاست SRAM خارجی اجازه می دهد تا مستقیماً در ماژول CPU نصب شود. این گزینه افزایش حافظه داخلی دستگاه را به 9882 هزار کلمه قابل توجه می دهد و حافظه دستگاه/برچسب را حتی بیشتر می کند. می توان همزمان از یک کارت حافظه SD استفاده کرد که حافظه ثبت اطلاعات و ظرفیت پایگاه داده داخلی را افزایش می دهد که برای سیستم های مقیاس بزرگ ایده آل است. به طور کلی، مدیریت داده‌های داخلی کنترل‌کننده قابل برنامه‌ریزی کاملاً منعطف است و با اجازه دادن به تخصیص‌های مختلف ناحیه داده در حافظه CPU و کاست SRAM، برنامه‌نویسی را آسان‌تر می‌کند.

image zakhiresazi

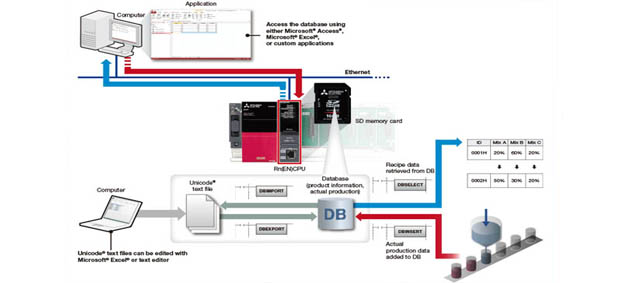

مدیریت داده ها با استفاده از پایگاه داده داخلی (DB)

CPU شامل یک پایگاه داده داخلی است که می تواند در کارت حافظه SD نصب شود. این ویژگی به عنوان مثال به مجموعه ای از دستورات پایگاه داده اجازه می دهد که می توانند رکوردها را اضافه/حذف/تغییر دهند تا برای توابع دستور العمل ساده مورد استفاده قرار گیرند. همچنین وارد کردن/صادرات فایل‌های Unicode® برای استفاده در صفحات گسترده بسیار ساده‌تر است. دسترسی به داده های پایگاه داده داخلی CPU از رایانه مجهز به Microsoft® Access® یا Excel® نیز پشتیبانی می شود. پایگاه داده داخلی CPU به ویژه برای صنعت غذا و نوشیدنی مفید است که در آن چندین تنوع محصول با استفاده از یک فرآیند ماشین تولید می شود.

image paygahe-dade

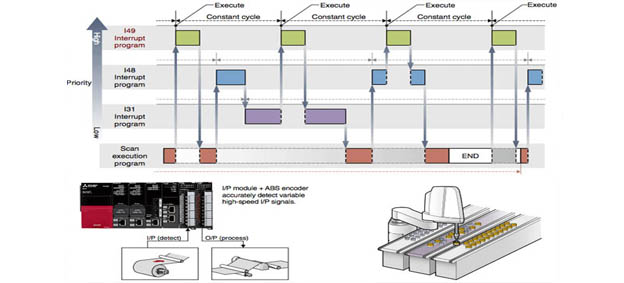

برنامه های پرسرعت و رویداد محور

بهبودهای بیشتر در عملکرد CPU منجر به کاهش فاصله زمانی بین برنامه های مبتنی بر رویداد (برنامه های وقفه) به 50 میکرو ثانیه شده است. این امر با داشتن برنامه‌های مبتنی بر رویداد متعدد که می‌توانند در برنامه‌های رویداد محور دیگر تودرتو شوند و از برنامه‌هایی که قبلاً در حال اجرا هستند راه‌اندازی شوند، تحقق یافته است. این نوع عملکرد با یک ماژول ورودی استاندارد و CPU کنترل‌کننده قابل برنامه‌ریزی، بدون نیاز به ماژول ورودی نوع وقفه اختصاصی در دسترس است، که به کاهش بیشتر هزینه‌های سخت‌افزاری کمک می‌کند و در عین حال یک سیستم کنترلی با دقت بالا را تحقق می‌بخشد.

image barnamespeed

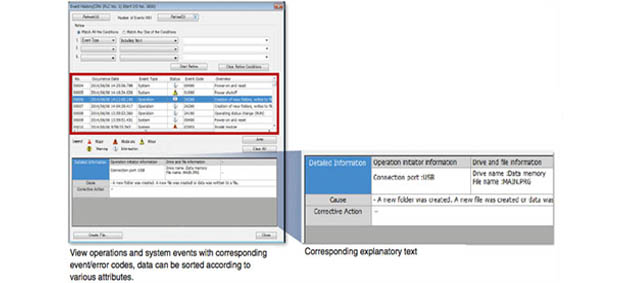

داده های مدیریت برنامه CPU

عملیات و رویدادهای تاریخی سیستم به طور خودکار در ماژول CPU ثبت می شوند و امکان تجزیه و تحلیل سریع علت اصلی خطاهای سیستم یا مدیریت تغییرات برنامه را فراهم می کنند. تغییرات واقعی برنامه، پارامترها و خطاهای سیستم با استفاده از GX Works3 قابل مشاهده هستند یا می توانند به عنوان یک فایل CSV برای استفاده توسط سایر نرم افزارهای شخص ثالث صادر شوند

image modiriatcpu

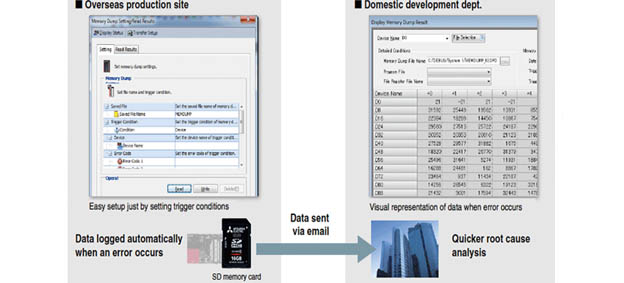

تجزیه و تحلیل علت ریشه ای گرافیکی

هنگامی که کارت حافظه SD نصب می شود، داده های دستگاه در زمان خرابی سیستم به طور خودکار در حافظه SD ذخیره می شود. این داده‌ها برای بررسی علت خرابی مفید است و داده‌های مختلف جمع‌آوری‌شده قبل و در طول رویداد را امکان تجزیه و تحلیل می‌دهد. داده‌ها را می‌توان در شرایطی استفاده کرد، مانند زمانی که منشا یک ماشین با جایی که واقعاً از ماشین استفاده می‌شد متفاوت است، و داده‌ها را می‌توان به سادگی از طریق ایمیل (مثلا) به عنوان فایل داده برای تجزیه و تحلیل ارسال کرد.

image tajziye

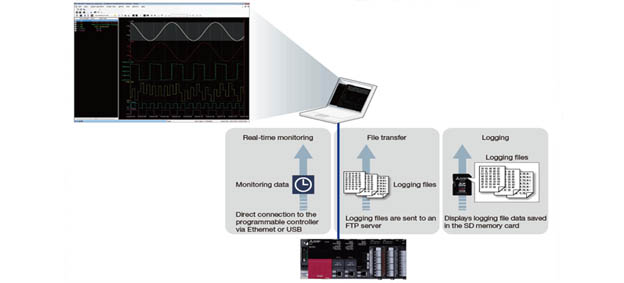

به راحتی داده های تولید را جمع آوری کنید

با استفاده از کارت حافظه SD نصب شده، حافظه داخلی CPU یا اتصال مستقیم مستقیم به ماژول CPU، ثبت اطلاعات (دستگاه/برچسب) به راحتی فقط با ثبت پارامترها قابل درک است. علاوه بر این، ورود به سیستم می تواند به طور خودکار به یک سرور FTP ارسال شود. داده‌های ثبت‌شده را می‌توان به روش‌های مختلفی مورد استفاده قرار داد، مانند استفاده از نرم‌افزار صفحه‌گسترده شخص ثالث یا به‌عنوان یک خوراک بلادرنگ از داده‌ها برای تجزیه و تحلیل فرآیندهای مختلف تولید. ویژگی بلادرنگ فیدهای زنده را فعال می‌کند که نشان دهد داده‌ها علاوه بر روند تاریخی رخ داده‌اند. فایل‌های روند تاریخی ثبت‌شده از فرمت فایل متنی Unicode® پشتیبانی می‌کنند، که مخصوصاً برای برنامه‌های مبتنی بر آسیا مفید است، زیرا بیشتر زبان‌های منطقه برای خوانا بودن اطلاعات به سازگاری Unicode® نیاز دارند.

image dade tolid

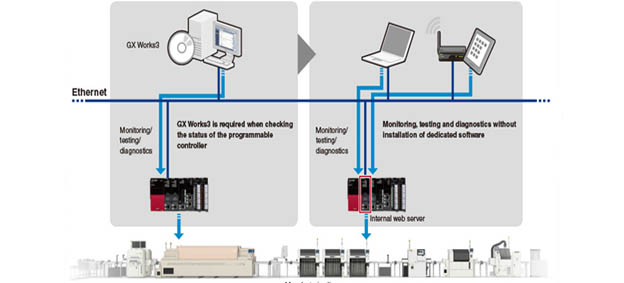

تشخیص اولیه با استفاده از وب سرور داخلی CPU

تشخیص CPU و نظارت بر دستگاه را می توان به راحتی از طریق یک مرورگر وب روی رایانه یا رایانه لوحی انجام داد، بدون نیاز به نصب GX Works3 و تشخیص آسان تر هنگام بروز خطا.

image tashkhis cpu

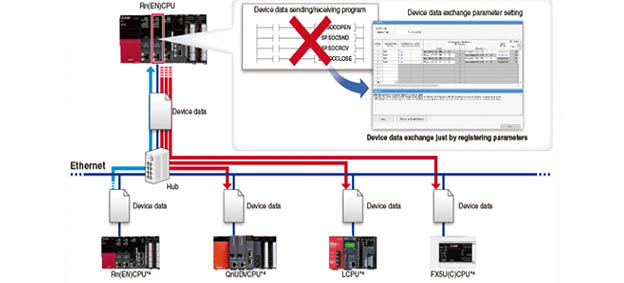

انتقال داده های دستگاه بدون برنامه نویسی

عملکرد ساده ارتباطی CPU، ارتباطات را با استفاده از پورت های ارتباطی اترنت و سریال بدون نیاز به سیستم شبکه در مقیاس کامل و برنامه اختصاصی امکان پذیر می کند.

image enteghal dade

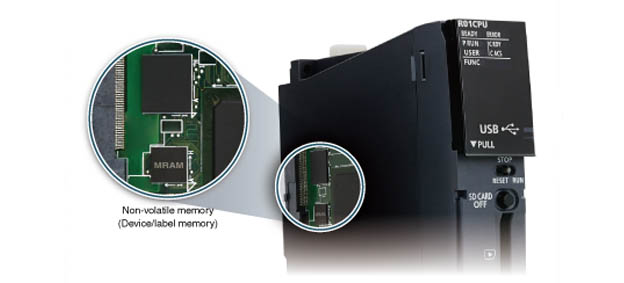

طراحی سخت افزاری جدید با ویژگی های مختلف تعبیه شده

ماژول‌های CPU سطح پایه ویژگی‌های اصلی سری MELSEC iQ-R را به ارث می‌برند و مقیاس‌پذیری، بهره‌وری، امنیت و کیفیت را بهبود می‌بخشند. طراحی جدید شامل حافظه‌های غیرفرار تعبیه‌شده است که امکان حفظ داده‌های دستگاه و برچسب را در صورت قطع برق و بدون نیاز به باتری پشتیبان فراهم می‌کند. همچنین به عنوان ویژگی های استاندارد شامل یک اسلات کارت حافظه SD*5، درگاه اترنت و پورت USB است.
*5. کارت حافظه SD برای R00CP پشتیبانی نمی شود

image tarahi
